Монолитное домостроение - один из новейших методов возведения зданий. Благодаря его неоспоримым преимуществам происходит быстрый рост объемов монолитного строительства. Главное достоинство - это относительно высокая скорость возведения зданий по сравнению с кирпичным домостроением. На современном этапе развития монолитного домостроения межэтажные проемы стали заполнять блоками из пористых материалов. Следовательно, возникает вопрос, как крепить фасадные системы и соблюсти основное требование навесной вентилируемой системы - несущую способность.

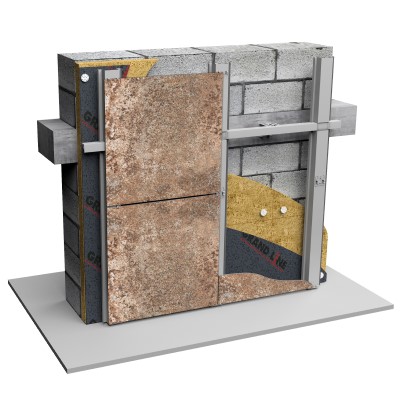

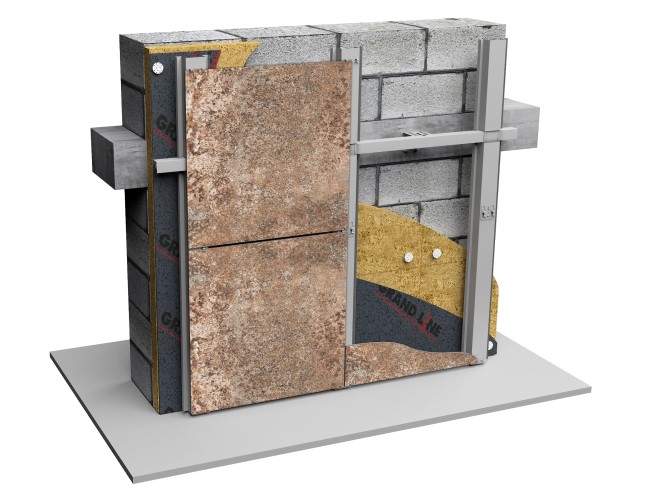

Навесная фасадная система дает возможность крепления несущих кронштейнов в межэтажные панели перекрытия, что существенно экономит затраты на заполнение проемов между перекрытиями (более мягкими и дешевыми материалами). Следовательно, снимается ответственность к несущей способности материалов, которыми заполняются проемы между этажами. Заполнение стеновых проемов более легкими материалами с низким коэффициентом теплопроводности ведет к снижению нагрузки на фундамент, а также на 25-30% повышает теплоизоляционные свойства ограждающей конструкции в целом.
За счет увеличения шага кронштейнов до 4,6 метров снижается количество используемых комплектующих, что в свою очередь ведет к сокращению сроков монтажа и, как следствие, затрат на установку фасадной системы, а также улучшает теплотехнические показатели за счет уменьшения мостиков холода.
Также возможность крепления системы только к плитам перекрытия не требует особой точности кладки и скрывает все неровности межэтажного заполнения.
Комплектующее:
- Профиль горизонтальный основной AR ГО АхВхS
- Профиль межэтажный AR МП Ах50хS
- Перестыковочная крышка AR ПК AxBxS
- Соединительный элемент AR СЭ-П
- Пластина кляммерная AR П 70х10х1,2
- Пластина кляммерная стартовая AR П 39х10х1,2
- Пластина кляммерная вертикальная AR П 38х10х1,2
- Терморазрыв AxBxC
- Крепление стеновое AR П
- Заклепка вытяжная 4,0х10
- Дюбель фасадный dxl
- Дюбель тарельчатый dxl

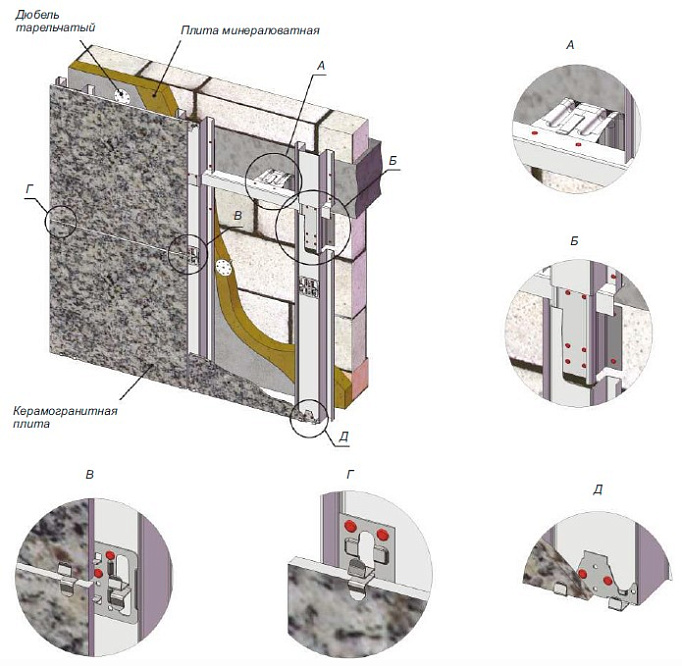

- Узел крепления: А - Узел монтажный крепления профиля горизонтального AR ГО на креплении стеновом AR П
- Узел крепления: Б - Узел монтажный крепления профиля AR МП с соединительным элементом AR СЭ-П и перестыковачной крышкой AR ПК
- Узел крепления: Г, Д, Е - Узлы монтажные крепления пластин кляммерных AR П на межэтажный профиль АR МП
