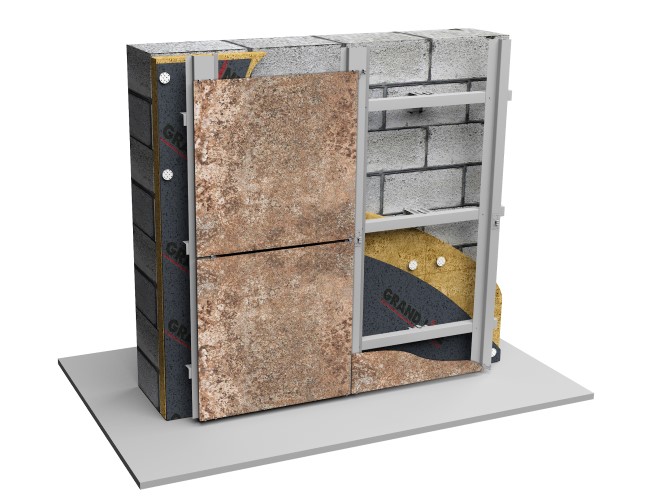

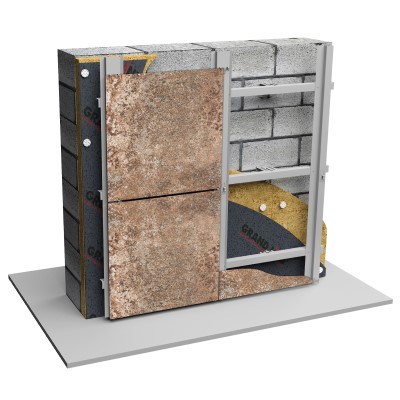

Горизонтально-вертикальная фасадная система для крепления керамического гранита представляет собой перекрестный каркас из Г-образных, П-образных профилей, кронштейнов и кляммеров.
Данные системы аналогичны по функциональности, применение той или иной системы зачастую определяется техническим заданием заказчика и сложностью исполнения как фасада в целом, так и отдельных его элементов.
Универсальность данных систем состоит в том, что возможно их комбинированное применение для ускорения сроков производства работ и удешевления стоимости квадратного метра фасада.
Механическая безопасность систем их прочность и устойчивость, соответствие требованиям пожарной безопасности подтверждены технической документацией на продукцию, выполненной с учетом требований отечественных и зарубежных нормативных документов.
Благодаря надежной конструкции, простоте сборки и сравнительно невысоким ценам наши фасадные системы являются наилучшим выбором при реконструкции и строительстве зданий. Их высокое качество подтверждено реальным применением на жилых, административных, промышленных объектах во многих городах России.
Для регионов с повышенной влажностью и высокими ветровыми нагрузками системы, производимые компанией, изготавливаются из различных нержавеющих сталей, в связи с чем срок службы системы увеличивается свыше 50 лет. Фасадные системы, выполненные из нержавеющей стали, по долговечности и техническим характеристикам превосходят оцинкованные и алюминиевые фасадные системы.
Комплектующее:- Профиль горизонтальный основной AR ГО АхВхS
- Профиль вертикальный промежуточный Z-образный AR ВП Aх20хBхS
- Профиль вертикальный основной П-образный AR BO Ax20xBxS
- Пластина кляммерная AR П 70х10х1,2
- Пластина кляммерная стартовая AR П 39х10х1,2
- Пластина кляммерная вертикальная AR П 38х10х1,2
- Терморазрыв АхВхС
- Крепление стеновое AR П
- Дюбель фасадный d x l
- Заклепка вытяжная 4,0х10
- Дюбель тарельчатый d x l

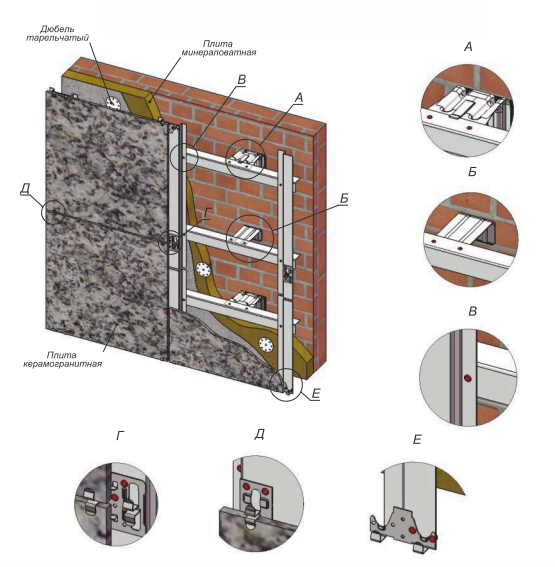

- Узел крепления: А, Б - Узел монтажный крепления профиля горизонтального AR ГО на креплении стеновом AR П
- Узел крепления: В - Узлы монтажные крепления профилей вертикальных АР ВП и АР ВО на профиль горизонтальный AR ГО

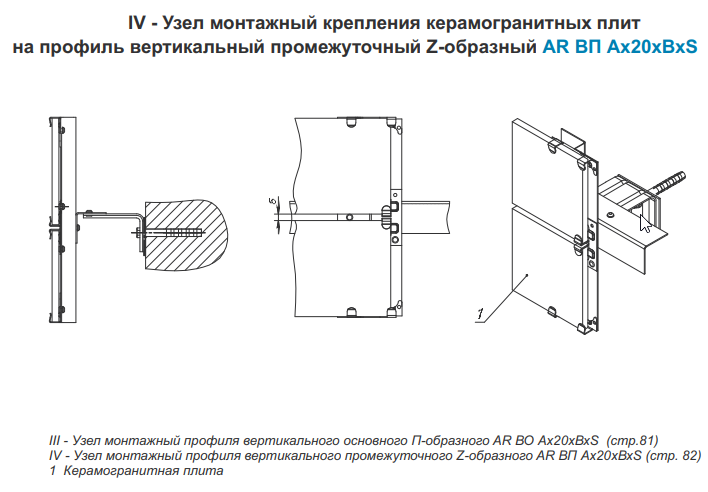

- Узел крепления: Г, Д, Е - Узлы монтажные крепления пластин кляммерных AR П на вертикальные профили АR ВП и АR ВО
